금속 물성, 규격, 중량 계산/일반 중량8

용접철망 (와이어메쉬, Wire Mesh) 규격 및 중량 계산 와이어메쉬(KS D 7017)는 금속 wire를 가로, 세로로 배치한 후 만나는 부위를 저항용접하여 제작되며,일정한 크기의 시트 단위로 판매된다. 주로, 건축용 자재로 벽체 등의 콘크리트 보강재나 보강근으로 사용하며, 흑철선, 아연도금 철선, 스테인레스 선재 등으로 제작한다. 와이어메쉬에 사용하는 원형철선의 표준선지름은 2.6~18.0 mm이며, 가장 많이 사용되는 와이어메쉬의 규격은 #6, #8, #10이다. 망목(망눈)치수는 50~300 mm까지 다양하나, 100mm, 150mm, 200mm가 가장 흔하게 사용된다. 아래에 일반적으로 사용하는 와이어메쉬 규격을 나타내었다. 용접철망(와이어메쉬) 중량 계산 HTML 삽입 미리보기할 수 없는 소스 단위 중량은 표 1의 값을 입력하여 계산하며, 위 규격 외.. 2023. 12. 14.
금속 선재(Wire) 중량 길이 변환 계산 Wire의 경우 직경과 길이를 입력하여 중량을 계산할 수 있다.(식 1 참조) (식 1) Wire 중량(kg) = 단면적 (mm2) * 길이(m) * Wire 비중(g/cm3) / 1000 이 때 wire의 비중값은 Cu 8.93 g/cm3, Al 2.7 g/cm3, Steel 7.85 g/cm3, SUS304 7.93 g/cm3을 사용한다. 위의 금속뿐만 아니라 비중값을 아는 여러 용접 선재(Welding Wire)의 중량 계산에도 적용할 수 있다. 예를 들어 Steel wire의 직경이 1.2mm, 길이가 1,000m라면, 질량은 8.878 kg 이다.( = (π * 0.06*0.06 ) * 1000 * 7.85 /1000 ) 또한, Wire의 중량(kg)과 재료의 비중을 아는 경우, 아래 식 2와 .. 2023. 12. 13.
금속 팔각봉(Octagonal Bar) 중량 및 길이 계산 금속 팔각봉(Octagonal Bar) 중량은 아래 식과 같이 단면적을 구한 후 Bar 길이와 재료의 비중을 곱해 구한다. (식 1) 팔각봉 중량, W (kg) = 단면적 (mm2) X 길이 (m) X 비중 (g/cm3) 여기서, 단면적은 아래와 같다. 팔각형 단면적 (mm2) = (2+2√(2)) x a2 h = a(1+ √(2)) 이므로 위 식은, 팔각형 단면적 (mm2) = 2 x h2 / (1+ √(2) ) 으로 표현한다. 또한 w = a x (√(4+2√(2)) 이므로 위 식은, 팔각형 단면적 (mm2) = w2 x (1+√(2)) / (2+ √(2)) 로도 나타낼 수 있다. 아래 표에 유통되는 Steel 팔각봉의 단면길이별 단면적과 단위중량을 나타내었다. HTML 삽입 미리보기할 수 없는 소스.. 2023. 12. 4.

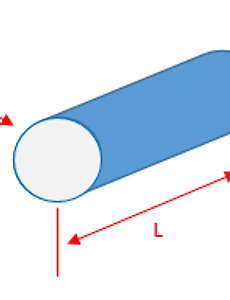

금속 환봉(Round Bar) 부피, 중량 및 표면적 계산 금속 환봉의 직경과 길이를 mm 단위로 입력하여 환봉의 부피(cm3), 중량(kg)과 표면적(cm2)을 계산한다. 계산에 사용하는 환봉재료의 비중은 SS41 7.85 g/cm3, SUS304 7.93 g/cm3, SUS316 7.98 g/cm3, A5052 2.68g/cm3, A6061 2.70 g/cm3 이다. 환봉(Round Bar) 부피, 중량 및 표면적 계산 HTML 삽입 미리보기할 수 없는 소스 2023. 11. 26.
금속 육각봉(Hexagonal Rod) 중량 계산 금속 육각봉(Hexagonal Rod)의 중량은 아래 식과 같이 단면적을 구한 후 Rod 길이와 재료의 비중을 곱해 구한다. (식 1) 육각봉 중량, W (kg) = 단면적 (mm2) X 길이 (m) X 비중 (g/cm3) 여기서, 단면적은 아래와 같다. 육각형 단면적 (mm2) = [3√(3)]*(a*a) / 2 h = 2*a 이므로 위 식은, 육각형 단면적 (mm2) = [3√(3)]*(h*h) / 8 으로 표현한다. 또한 w = √(3)*a 이므로 위 식은, 육각형 단면적 (mm2) = √(3)*(w*w) / 2 로도 나타낼 수 있다. HTML 삽입 미리보기할 수 없는 소스 금속 육각봉(Hexagonal Rod) 절단길이당 가격 계산 작업에 사용하기위해 절단한 길이의 육각봉 가격을 구할 때 사용한다.. 2023. 11. 12.
금속 파이프 중량 및 절단길이당 가격 계산 파이프 중량 계산 파이프의 중량은 아래 식과 같이 단면적 [ π/4 X (외경X외경 – 내경X내경) ] 을 구한 후 파이프 길이와 재료의 비중을 곱해 구한다. (식 1) 중량, W (kg) = π/4 X (외경X외경 – 내경X내경) X 길이 (mm) X 비중 (g/cm3) HTML 삽입 미리보기할 수 없는 소스 파이프 절단길이당 가격 계산 작업에 사용하기위해 절단한 길이의 파이프 가격을 구할 때 사용한다. 이 때 파이프 단가는 구입한 파이프의 1m 또는 6m당 단가를 선택하여 사용하며, 파이프 길이는 위의 중량 계산식의 파이프 절단길이 (L)의 값을 사용하여 계산한다. (식 2) 파이프 가격 (원) = m당 파이프 단가 (원/m) X 파이프 절단 길이 (m) HTML 삽입 미리보기할 수 없는 소스 2023. 11. 8.
금속 코일 중량 및 길이 계산 (Coil 계산기) 아래의 코일 계산기를 이용하여 코일 길이, 코일 중량, 슬리팅 중량, 절단 중량 등의 주요 데이터를 쉽게 구할 수 있다. 빈칸에 재료 비중, 코일의 외경, 내경, 두께, 폭 등을 입력하여 계산한다. 결과는 참고용으로만 사용하기 바란다. 코일 계산기 (코일 중량 및 길이 계산) HTML 삽입 미리보기할 수 없는 소스 * 슬리팅 중량 (kg/mm)는 전체 코일을 1 mm 폭으로 슬리팅(Slitting)할 경우, 표준 중량이다. * 절단 중량 (kg/m)는 코일 전체 폭을 길이 방향으로 1 m 절단했을 경우, 표준 중량이다. 2023. 11. 2.
금속 판재 무게 및 재료비 계산 부품의 재료비를 구하기 위해서는 부품의 중량, 재료의 kg당 단가를 구한 후 아래와 같이 각각의 값을 곱하여 구한다. 1. 부품의 크기를 mm 단위로 입력하여 부품의 중량(kg) 계산 부품의 크기와 적용한 재료의 비중을 입력한 후 부품의 중량을 계산한다. HTML 삽입 미리보기할 수 없는 소스 * 부품에 사용하는 재료의 비중은 SS41 7.85 g/cm3, SUS304 7.93 g/cm3, SUS316 7.98 g/cm3, A5052 2.68g/cm3, A6061 2.70 g/cm3 이다. 2. 적용 재료의 kg당 단가 (원/kg) 입력 재료 단가는 현재 시세를 입력하면 된다. HTML 삽입 미리보기할 수 없는 소스 * 금속 판재 원판의 가격을 알고 있으면, 판재 계산기 프로그램을 무료로 다운로드하여 재.. 2023. 10. 11.
